Seramik 3D baskı, parametrik tasarım ve dijital üretim araçlarıyla birlikte seramik üretiminde yeni olanaklar sunuyor. Özellikle Rhino ve Grasshopper kullanan tasarımcılar, akademisyenler, mimarlık fakülteleri, endüstriyel tasarım bölümleri, seramik bölümleri, malzeme mühendisliği ve inşaat mühendisliği gibi alanlarda çalışan araştırmacılar için 3D kil yazıcı teknolojisi güçlü bir üretim ve araştırma aracıdır.
Bu yazıda Rhino ve Grasshopper kullanarak basit bir seramik formun vase mode mantığında G-code dosyasına dönüştürülme sürecini anlatıyoruz. Hazırladığımız örnekte Rhino içinde üç adet kapalı curve oluşturuyor, bu curve’leri loft komutuyla üç boyutlu bir forma dönüştürüyor ve ardından Rootlab tarafından hazırlanan Grasshopper projesiyle bu geometriyi 3D seramik baskıya uygun G-code çıktısına çeviriyoruz.
Rootlab olarak Türkiye’de yerli 3D seramik yazıcı ve 3D kil yazıcı sistemleri geliştiriyoruz. ROOTCLAY serisi yazıcılarımız; seramik, porselen, kil, harç ve farklı malzeme karışımlarıyla çalışmaya uygun olarak tasarlanmıştır. Üniversiteler, araştırma merkezleri, tasarım stüdyoları, seramik atölyeleri ve deneysel üretim yapan kurumlar için 3D kil yazıcı tedariği, teknik destek ve uygulama desteği sunuyoruz.
Grasshopper ile Seramik 3D Baskı Neden Önemli?
Seramik 3D baskıda yalnızca modelin formu değil, baskı yolunun nasıl oluştuğu da çok önemlidir. Kil, porselen veya harç gibi malzemeler plastik filamentlerden farklı davranır. Malzemenin kıvamı, nozul çapı, katman yüksekliği, baskı hızı ve takım yolunun sürekliliği baskı sonucunu doğrudan etkiler.
Grasshopper, bu noktada tasarımcıya ve araştırmacıya önemli bir kontrol alanı sağlar. Parametrik olarak oluşturulan formlar baskı yoluna dönüştürülebilir, modelin katman yapısı incelenebilir ve G-code üretim süreci daha esnek hale getirilebilir.
Grasshopper ile seramik 3D baskı çalışmaları özellikle şu alanlarda kullanılabilir:
- Parametrik seramik form üretimi
- Vase mode seramik baskı
- 3D kil yazıcı için G-code hazırlama
- Mimari seramik yüzeyler
- Seramik panel ve modüler yapı elemanları
- Endüstriyel tasarım prototipleri
- Güzel sanatlar ve seramik bölümü projeleri
- Malzeme mühendisliği araştırmaları
- Harç, kil, porselen ve biyomalzeme baskı denemeleri
- Akademik tez, proje ve araştırma çalışmaları
Vase Mode Nedir?
Vase mode, 3D baskıda modelin tek cidarlı ve mümkün olduğunca sürekli bir takım yolu ile üretilmesini sağlayan baskı yaklaşımıdır. Plastik 3D yazıcılarda “spiralize outer contour” olarak bilinen bu yöntem, seramik 3D baskı için de oldukça kullanışlıdır.
Seramik baskıda kesintisiz hareket büyük avantaj sağlar. Çünkü kil ve porselen gibi malzemelerde ani duruşlar, gereksiz başlangıç-bitiş noktaları veya düzensiz hareketler yüzeyde iz bırakabilir. Vase mode mantığında baskı yolu daha akıcı ilerlediği için yüzey kalitesi, katman sürekliliği ve malzeme akışı daha kontrollü hale gelebilir.
Bu yöntem özellikle vazo, kase, lamba gövdesi, heykelsi objeler, deneysel formlar ve tek cidarlı parametrik seramik çalışmalar için uygundur.

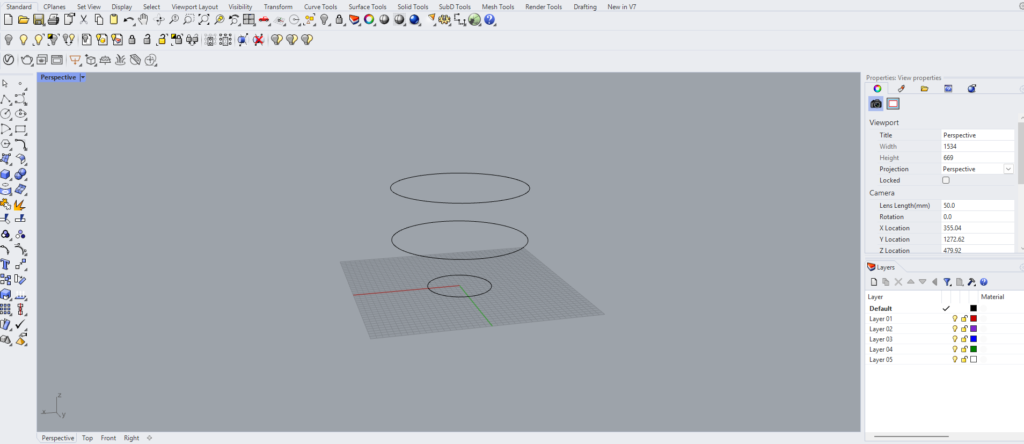

1. Rhino’da Curve’lerin Oluşturulması
İlk aşamada Rhino içinde modelin temel formunu oluşturacak üç adet kapalı curve hazırlanır. Bu curve’ler, baskı alınacak seramik formun farklı yüksekliklerdeki kesitlerini temsil eder.
Seramik 3D baskıda bu aşama önemlidir çünkü oluşturulan curve’ler daha sonra modelin genel geometrisini ve baskı yolunun karakterini belirler. Eğrilerin düzgün, temiz ve üretime uygun olması daha sağlıklı bir G-code çıktısı alınmasını sağlar.
Bu örnekte basit ve anlaşılır bir form üzerinden ilerliyoruz. Ama aynı yöntem parametrik, asimetrik, organik veya mimari ölçekli seramik formlar için de kullanılabilir.
Z-OFFSET UYARISI ! – Makinenizde bulduğunuz Z offset (tabla yüksekliği) değerine göre Rhino içinde oluşturduğunuz modeli Z ekseninde yukarı taşımanız gerekir. Aksi takdirde Z-Offsetiniz hatalı olur ve yazıcı tablaya çarpabilir!

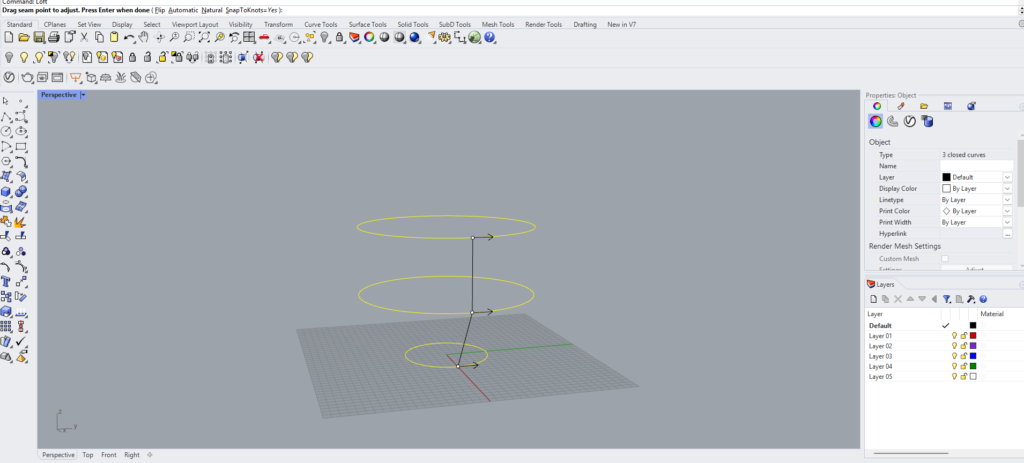

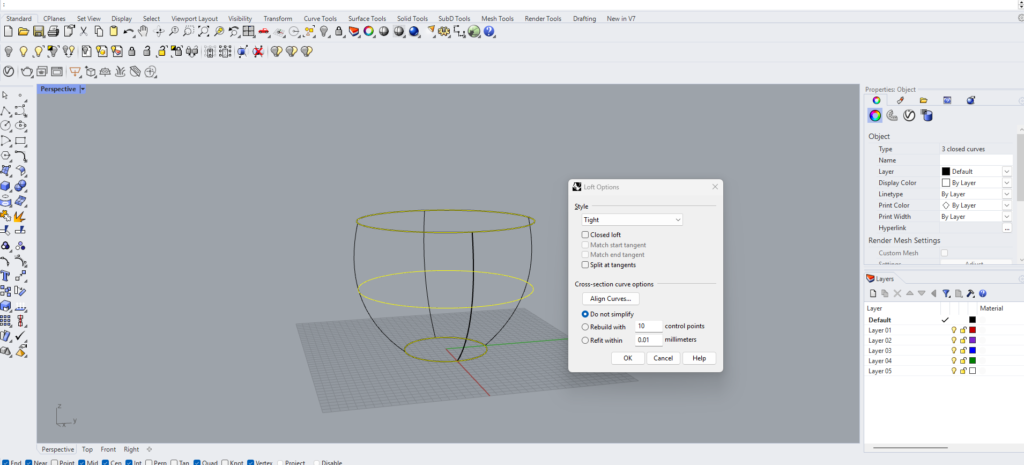

2. Curve’lerin Loft ile Forma Dönüştürülmesi
İkinci aşamada Rhino’da hazırlanan üç adet yuvarlak curve loft komutu ile birleştirilir. Böylece iki boyutlu kesit eğrilerinden üç boyutlu bir yüzey formu elde edilir.
Loft işlemi, seramik 3D baskı için üretilecek formun hacmini ve genel yüzey yapısını ortaya çıkarır. Bu aşamada formun çok dik yüzeylere, ani daralmalara veya baskı sırasında sorun çıkarabilecek keskin geçişlere sahip olmamasına dikkat edilmelidir.
Özellikle kil ve porselen baskılarda modelin üretilebilirliği, görsel tasarımı kadar önemlidir. Formun dengeli yükselmesi, katmanların birbirini taşıyabilmesi ve nozul hareketinin kesintisiz ilerleyebilmesi başarılı baskı için kritik noktalardır.
3. Baskıya Uygun Seramik Formun Kontrol Edilmesi
Loft işlemi tamamlandıktan sonra model Rhino ortamında kontrol edilir. Bu aşamada formun genel oranları, ağız genişliği, taban yapısı ve yüzey geçişleri incelenir.
3D kil yazıcı ile baskı alırken modelin yalnızca dijital olarak düzgün görünmesi yeterli değildir. Seramik malzemenin baskı sırasında kendi ağırlığını taşıması, katmanların birbirine tutunması ve formun kuruma sürecinde deformasyon oluşturmaması gerekir.
Bu nedenle baskı öncesinde formun çok ince, çok dik veya dengesiz olup olmadığı kontrol edilmelidir. Gerektiğinde curve’ler yeniden düzenlenerek daha stabil bir seramik baskı formu oluşturulabilir.

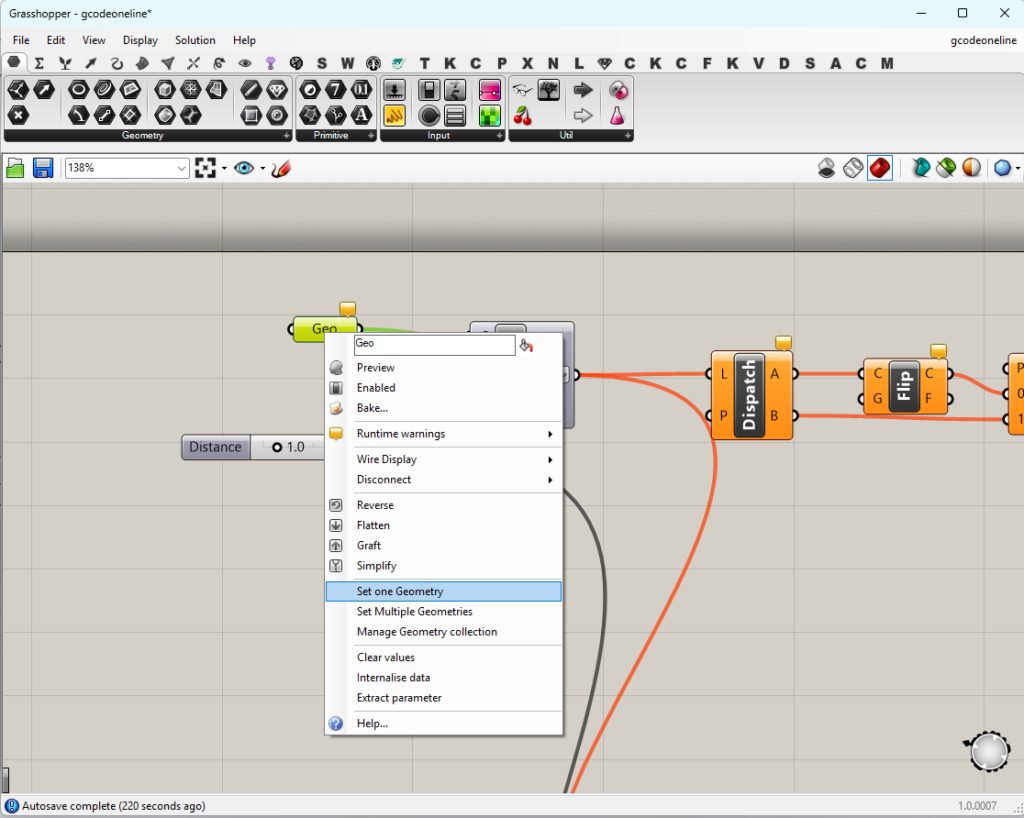

4. Rootlab Grasshopper Projesinde Geometrinin Seçilmesi
Dördüncü aşamada Rootlab tarafından hazırlanan Grasshopper projesi açılır ve Rhino’da oluşturulan geometri Grasshopper içindeki ilgili bileşene tanıtılır.
Bu yazıda kullandığımız Grasshopper projesini blog yazısı üzerinden indirebilirsiniz. Böylece Rhino’da oluşturduğunuz kendi seramik formlarınızı bu dosya üzerinden G-code çıktısına dönüştürebilirsiniz.
Grasshopper projesinde geometri seçildikten sonra sistem, modeli seramik 3D baskıya uygun şekilde işler ve G-code üretimi için gerekli verileri oluşturur. Bu yapı, özellikle Rhino ve Grasshopper kullanan mimarlık, endüstriyel tasarım, seramik ve malzeme araştırmacıları için pratik bir üretim akışı sunar.
Bu süreçte dikkat edilmesi gereken başlıca noktalar şunlardır:
Kullanılan G-code çıktısı yazıcı ayarlarıyla uyumlu olmalıdır.
Model baskıya uygun ölçekte olmalıdır.
Geometri temiz ve kapalı bir formdan oluşmalıdır.
Baskı yüksekliği ROOTCLAY yazıcının baskı alanına uygun olmalıdır.
Katman yapısı ve nozul hareketi seramik malzemenin davranışına göre değerlendirilmelidir.

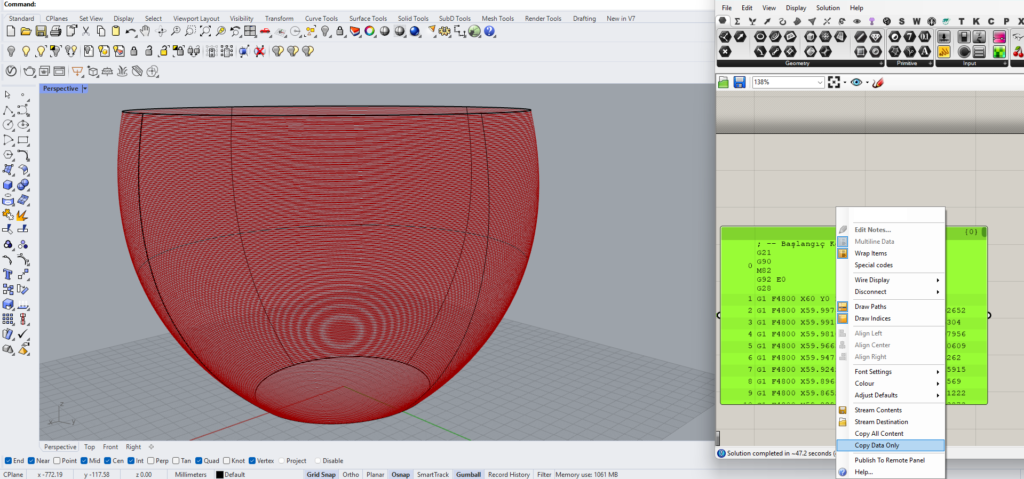

5. Grasshopper Panelinden G-code’un Kopyalanması
Geometri seçildikten sonra G-code satırları Grasshopper panelinde görüntülenir. Bu panelde yer alan komutlar, 3D kil yazıcının baskı sırasında izleyeceği hareketleri tanımlar.
G-code içinde X, Y ve Z koordinatları, baskı hareketleri ve yazıcının takip edeceği takım yolu bilgileri bulunur. Seramik 3D baskıda bu dosya, modelin dijital geometriden fiziksel seramik forma dönüşmesini sağlayan temel üretim dosyasıdır.
Bu aşamada Grasshopper panelindeki G-code satırları seçilir ve kopyalanır.

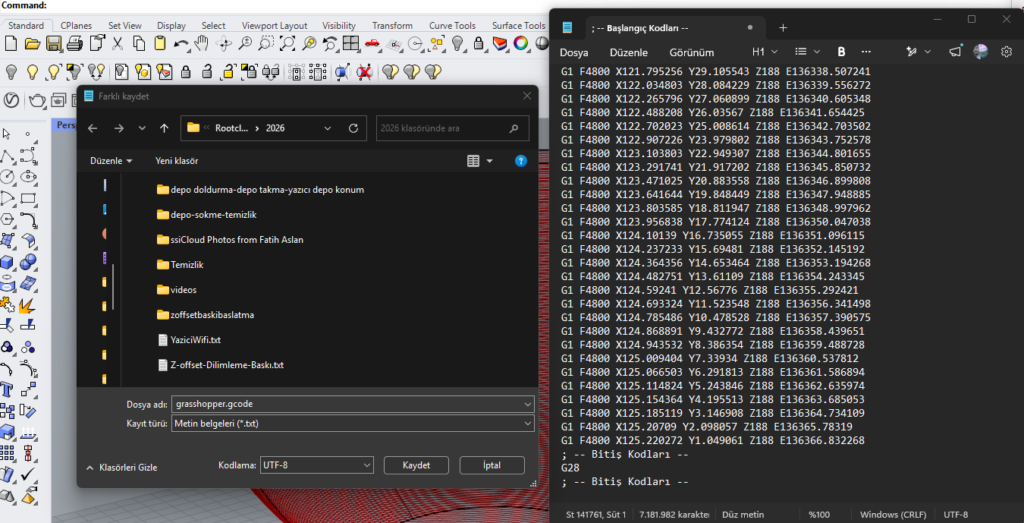

6. G-code’un Not Defterine Yapıştırılması ve .gcode Olarak Kaydedilmesi
Kopyalanan G-code satırları bir metin düzenleyiciye, örneğin Not Defteri’ne yapıştırılır. Daha sonra dosya .gcode uzantısıyla kaydedilir.
Dosya kaydedilirken uzantının doğru yazılması önemlidir. Örneğin:
rootlab-vase-mode-ornek.gcode
Bu dosya artık 3D kil yazıcıya yüklenmeye hazırdır. ROOTCLAY serisi yazıcılarda .gcode dosyası sisteme aktarılarak baskı süreci başlatılabilir.
Baskıdan önce ilk katman yüksekliği, malzeme kıvamı, nozul çapı, tabla konumu ve baskı hızı kontrol edilmelidir. Seramik 3D baskıda başarılı sonuç almak için dijital dosya kadar malzeme hazırlığı ve makine ayarları da önemlidir.
7. ROOTCLAY 3D Kil Yazıcı ile Baskı Alma
G-code dosyası kaydedildikten sonra dosya ROOTCLAY 3D kil yazıcıya yüklenir ve baskı süreci başlatılır. Bu aşamada yazıcı, Grasshopper’dan elde edilen takım yolunu takip ederek seramik malzemeyi katmanlar halinde üst üste yığar.
ROOTCLAY serisi 3D seramik yazıcılar, seramik çamuru, porselen, kil ve harç bazlı malzemelerle çalışmaya uygun olarak geliştirilmiştir. Mekanik ekstrüzyon yapısı, kontrollü malzeme akışı ve yerli teknik destek avantajı sayesinde hem atölye üretimleri hem de akademik araştırma projeleri için kullanılabilir.
Rootlab olarak yalnızca 3D kil yazıcı üretmiyoruz; aynı zamanda kullanıcılarımızın baskı sürecinde ihtiyaç duyduğu teknik bilgi, malzeme ayarı, G-code hazırlığı ve uygulama desteğini de sağlıyoruz.
Akademik Araştırmalar İçin 3D Seramik Baskı
3D seramik baskı, birçok akademik bölüm ve araştırma alanı için önemli fırsatlar sunar. Mimarlık fakülteleri, güzel sanatlar fakülteleri, seramik ve cam bölümleri, endüstriyel tasarım bölümleri, malzeme mühendisliği, metalurji ve malzeme mühendisliği, inşaat mühendisliği, yapı teknolojileri, robotik üretim ve dijital fabrikasyon laboratuvarları bu teknolojiden farklı şekillerde yararlanabilir.
3D kil yazıcılar ile yapılabilecek akademik çalışma alanlarından bazıları şunlardır:
- Parametrik seramik üretimi
- Grasshopper tabanlı G-code geliştirme
- Dijital seramik baskı yöntemleri
- Kalıpsız seramik üretimi
- LDM teknolojisi araştırmaları
- Kil ve porselen malzeme davranışı
- Harç bazlı 3D baskı
- Mimari seramik cephe elemanları
- Modüler yapı bileşenleri
- Gözenekli yüzey ve hücresel yapı tasarımları
- Akustik yüzey araştırmaları
- Seramikte robotik üretim
- Sürdürülebilir malzeme ve geri dönüşüm karışımları
- Biyomalzeme ve deneysel çamur reçeteleri
Rootlab, bu alanlarda proje geliştiren araştırma görevlileri, öğretim görevlileri, doktor öğretim üyeleri, doçentler, profesörler, yüksek lisans ve doktora öğrencileri için yerli 3D seramik yazıcı çözümleri ve teknik destek sunar.
Yerli 3D Seramik Yazıcı Üreticisi Rootlab
Rootlab, Türkiye’de geliştirilen yerli 3D seramik yazıcı ve 3D kil yazıcı sistemleriyle dijital seramik üretimini daha erişilebilir hale getirmeyi hedefler. ROOTCLAY serisi yazıcılarımız, seramik atölyeleri, üniversiteler, araştırma merkezleri, tasarım stüdyoları ve deneysel üretim yapan kurumlar için geliştirilmiştir.
Dünya genelinde WASP, Eazao ve benzeri markalar 3D seramik baskı alanında bilinen üreticiler arasındadır. Rootlab olarak amacımız, bu alanda performans ve kalite açısından güçlü, yerli üretim avantajına sahip, teknik destek alınabilir ve kullanıcıya yakın bir alternatif sunmaktır.
Yerli üretim sayesinde kullanıcılar makine tedariği, teknik destek, bakım, eğitim ve uygulama süreçlerinde doğrudan iletişim kurabilir. Bu durum özellikle üniversite laboratuvarları, araştırma projeleri ve üretim odaklı atölyeler için önemli bir avantaj sağlar.
3D kil yazıcı seçerken yalnızca makinenin teknik özellikleri değil, yazılım uyumu, malzeme bilgisi, baskı deneyimi ve satış sonrası destek de dikkate alınmalıdır. Rootlab, kullanıcılarına yalnızca bir makine değil, seramik 3D baskı sürecinin tamamını kapsayan bir üretim ekosistemi sunmayı hedefler.
Grasshopper Projesini İndirin
Bu yazıda kullanılan Rootlab Grasshopper G-code oluşturma projesini indirerek kendi Rhino modelleriniz üzerinde deneyebilirsiniz.
Dosyayı indirdikten sonra Rhino ve Grasshopper içinde açabilir, kendi oluşturduğunuz seramik formları seçerek vase mode mantığında G-code çıktısı alabilirsiniz.
Not: Baskıdan önce G-code dosyasının kullanacağınız yazıcı, nozul çapı, malzeme kıvamı ve baskı alanı ile uyumlu olduğundan emin olunmalıdır. Seramik 3D baskıda her malzeme karışımı farklı davranabileceği için ilk denemelerde küçük ölçekli test baskıları yapılması önerilir.
Rhino’da oluşturduğunuz seramik formları Grasshopper üzerinden vase mode G-code çıktısına dönüştürmek için örnek proje dosyasını indirebilirsiniz.
Grasshopper ile vase mode G-code oluşturmak, seramik 3D baskıda tasarım ve üretim sürecini daha kontrollü hale getirir. Rhino’da oluşturulan basit curve’ler loft ile forma dönüştürülebilir, Rootlab tarafından hazırlanan Grasshopper projesiyle G-code çıktısı alınabilir ve bu dosya ROOTCLAY 3D kil yazıcıya yüklenerek baskı alınabilir.
Bu yöntem; parametrik tasarım, akademik araştırma, deneysel seramik üretimi, mimari yüzey çalışmaları ve özel form geliştirme süreçleri için güçlü bir üretim yaklaşımı sunar.
Rootlab olarak 3D kil yazıcı, 3D seramik yazıcı ve LDM baskı teknolojileri üzerine çalışan tasarımcılar, akademisyenler, üniversiteler ve araştırma ekipleriyle iş birliği yapıyoruz. Seramik, porselen, kil, harç ve farklı malzeme karışımlarıyla dijital üretim yapmak isteyen kurumlar için yerli üretim 3D seramik yazıcı çözümleri, teknik destek ve uygulama deneyimi sunuyoruz.
Grasshopper ile seramik 3D baskı, vase mode G-code üretimi veya ROOTCLAY 3D kil yazıcı sistemleri hakkında detaylı bilgi almak için Rootlab ile iletişime geçebilirsiniz.
